DSH-514视角自动测试系统

首页 > Zerolight顶光五轴视角测试系统 > DSH-514视角自动测试系统

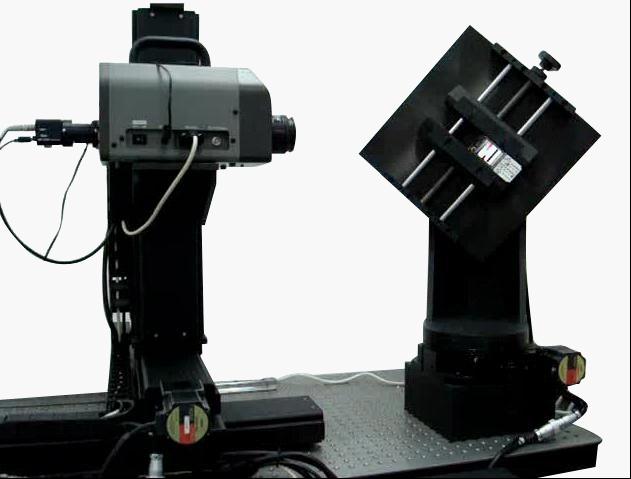

DSH-514视角自动测试系统的缩略图
DSH-514视角自动测试系统 Zerolight顶光五轴视角测试系统 DSH-514 视角自动测试
详细信息


DSH-514视角自动测试系统

◆通过高精度的亮度、色度和对比度测试,进行360度全视角测试(AVT)。
◆本公司自主研发的测试点追踪系统(PTS)可以保证无论测试哪个点的视角,都能进行精确定位。
◆方便的软件操作,夹持好产品后,可以通过遥控手柄和视频图像窗口进行初始定位。测试产品中心不需要和旋转中心重合。
◆通过软件设置,可以同时完成均匀度5点、9点、13点、25点,视角的测试,整个设置简单便捷,测试过程无需人员全程监控。
◆软件能提供多样化测试要求:平面测试、视角测试,还可以与信号发生器相连,自动提供各种信号。软件是开放式的,可以根据客户自己的测试要求进行编程操作。
◆LCD系统可搭配BM-7A/BM-5AS/SR-3AR/CS-2000/CS-200/PR-655/PR-670/PR-680/PR-880等亮度色度计和分光辐射度计。
◆采用日本进口丝杆、导轨、电机、驱动,保证测试的可靠性。
◆测试程序可以保存,下次测试时快速调入。
◆报表可根据客户要求定制。



硬件























光学平台底座(长900mmX宽600mm)

5轴全自动运动系统:

包括XYZ三轴直线运动平台和两维旋转台

X轴行程300mm,精度0.01mm

Y轴行程300mm,精度0.01mm

Z轴行程300mm,精度0.01mm

Φ轴旋转台旋转角度:±90°,旋转精度0.01°

θ轴旋转台旋转角度:±90°,旋转精度0.01°

5轴电机控制箱

5轴电机驱动器(带平顺驱滑功能)

LCD快速夹具(最大夹持尺寸65寸)

5轴运动控制卡

工业摄像头

视频采集卡

8mm工业镜头

仪器微调固定座

专用电脑主机(配置不低于CPU:酷睿2 E5400内存:2G硬盘:320G)

三星19寸LCD显示器

AD数字采集卡

软件

Optoview 5.0测试软件

功能:

可搭载BM-5AS/CS-2000/SR-3AR等仪器

测试内容:

±85°左右俯仰视角测试

360°全视角测试

亮度均匀度(5点、9点、13点、25点、点阵、自定义)

CROSS-TALK

热机时间

对比度

CIE色坐标和色温

NTSC色纯度

Gamma曲线

可与信号发生器相连,实现自动提供测试信号

可通过显卡提供HDMI信号

TCO、FPDM、国标等测试标准

响应时间测试软件(可自动算出上升沿下降沿时间)

产品特点及优势:



测试点自动追踪功能PTS(本公司核心技术):产品中心无需对准旋转中心,测试视角时刻自动追踪测试点位置;

软件嵌入式视频窗口,并且加十字丝进行辅助精确定位(本公司独有技术);

360°全视角测试,并生成VIEW CONE二维分析图

 测试流程可以保存,下次测试时快速调入;
